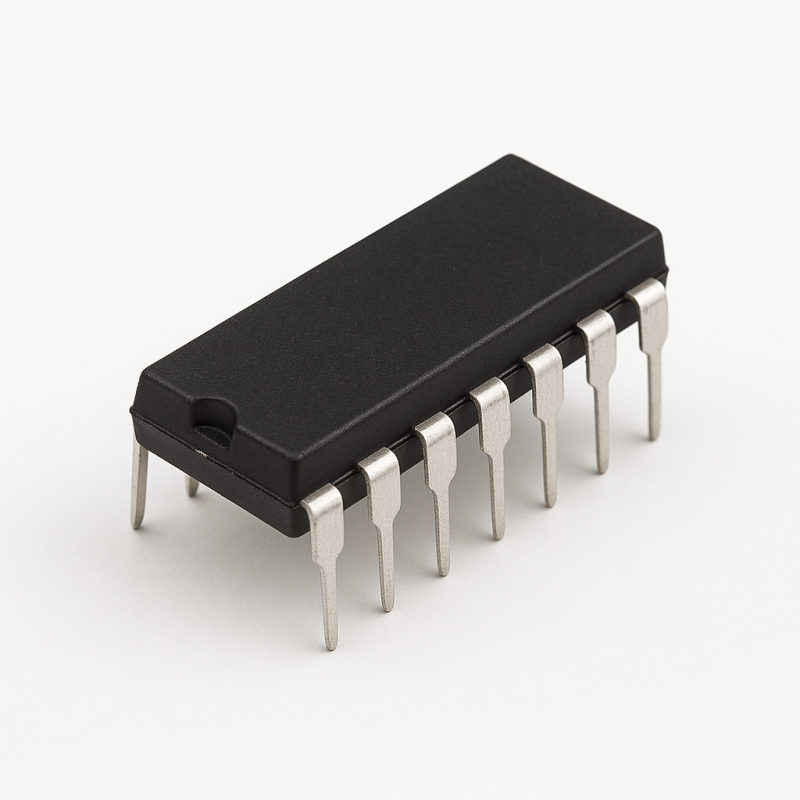

CD4085 - Bramka AND-OR-INVERT - DIP14

CD4085B jest układem logiki CMOS z dwiema niezależnymi bramkami typu AND-OR-INVERT (AOI). Każdy blok łączy sygnały z dwóch dwuwejściowych bramek AND, a następnie odwraca wynik po operacji OR. Układ sprawdza się tam, gdzie potrzebna jest realizacja kombinacyjnych zależności logicznych przy użyciu jednego scalonego elementu.

Do czego służy

• Realizacja funkcji logicznych AND-OR-INVERT w obwodach cyfrowych
• Łączenie i negowanie warunków logicznych w sterownikach oraz układach sekwencyjnych
• Budowa prostych bloków dekodujących i kontrolnych

Najważniejsze cechy

• Dwa niezależne bloki logiczne AOI
• Technologia CMOS z szerokim zakresem napięcia zasilania od 3 V do 18 V
• Oddzielne wejście INHIBIT dla każdego bloku
• Typowe czasy propagacji: 90 ns dla przejścia H-L oraz 125 ns dla przejścia L-H przy zasilaniu 10 V
• Obudowa przewlekana PDIP-14, odpowiednia do montażu THT

Podłączenie i budowa

• Każdy blok zawiera dwa dwuwejściowe tory AND doprowadzone do trzywejściowej bramki NOR
• Wejście INHIBIT pozwala zablokować działanie danego bloku logicznego
• Układ wymaga podłączenia zasilania VDD oraz masy VSS zgodnie z dokumentacją wybranego producenta

Dane techniczne

• Rodzaj układu: Podwójna bramka AND-OR-INVERT
• Technologia: CMOS serii CD4000
• Napięcie zasilania: 3–18 V
• Liczba bloków AOI: 2
• Obudowa: PDIP-14
