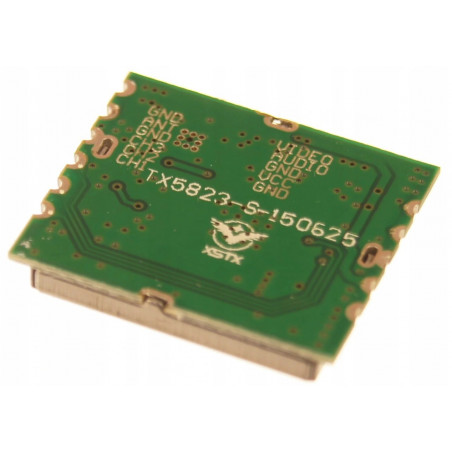

Moduł nadajnika Audio/Video TX5823

44,62 zł
Brutto

Dane techniczne:

  • Napięcie zasilania: 3,3-5,5V zalecane 5V
  • Pobór prądu: 180mA
  • Ilość kanałów: 8
  • Temperatura pracy: -10oC do 85oC
  • Wymiary: 28x23x3mm
  • Waga: 10g





Ilość
BRAK

Dane techniczne:

  • Napięcie zasilania: 3,3-5,5V zalecane 3,5V
  • Pobór prądu: 180mA
  • Format Video: NTSC/PAL
  • Ilość kanałów: 8
  • Temperatura pracy: -10oC do 85oC
  • Wymiary: 28x23x3mm
  • Waga: 10g



Opis wyprowadzeń:

 Opis wyprowadzeń TX5823



PIN NAME I/O

FUNCTION
1 VIDEO_IO O Video input
2 AUDIO_RO O

Audio input 6.5M
3 GND I Power ground
4 VCC I 3.3V powr DC in
5 GND I Power ground
6 CH1 I Channel 1 selection
7 CH2 I Channel 2 selection
8 CH3 I Channel 3 selection
9 GND   Power ground
10 ANT I Antenna output 50 Ohm
11 GND   Antenna grond

 Wybór kanałów:

Numer kanału CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
Częstotliwość TX(MHz) 5705 5685 5665 5645 5885 5905 5925 5945
Poziom pinu CH1 0 1 0 1 0 1 0 1
CH2 0 0 1 1 0 0 1 1
CH3 0 0 0 0 1 1 1 1

 Charakterystyka:

Lp Characteristics Value
Min. Typ. Max. Units
1 Output Impedance --- 50 --- Ohm
2 Output Power 21 22 23 dBm
3 Frequency range 5705 --- 5945 MHz
4 Operating Voltage 3.5 5.0 5.5 V
5 Supply Current --- 170 180 mA
6

Operating Temperature

 -10 --- +85 °C
7 Video Band Width 0 --- 8.0 MHz
8 Audio carrier Frequency --- 6.5 --- MHz
9 Video input Level 0.9 1.0 1.1 Vp-p
10 Video input Impedance --- 75 --- Ohm
11 Audio input lever 0.5 --- 2.0 Vp-p
12 Audio input Impedance --- 10K --- Ohm



P06030912
