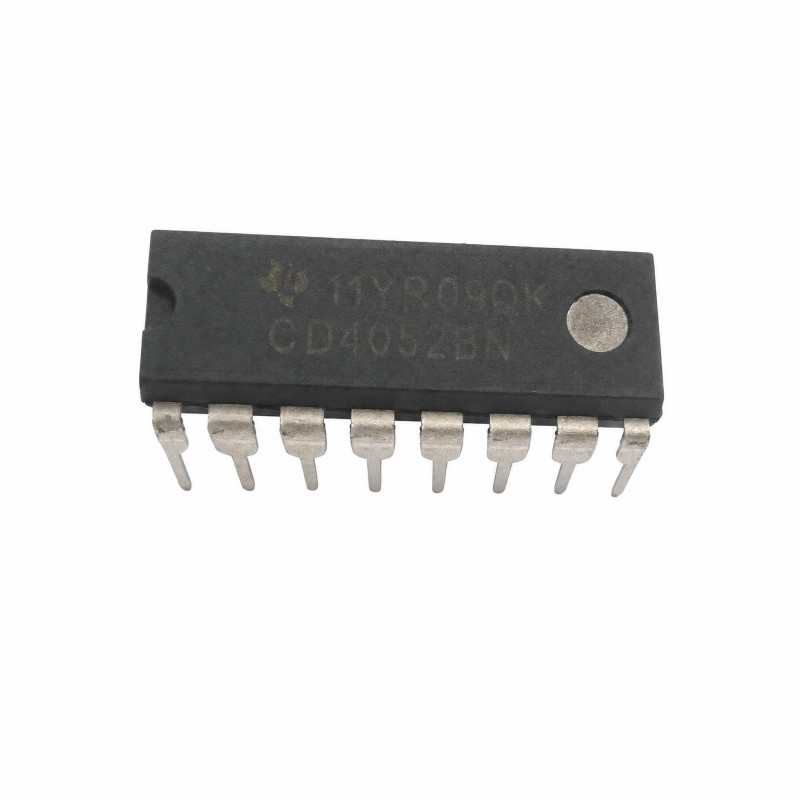

CD4052 - multiplexer/demultiplexer - DIP16

CD4052BE jest układem CMOS zawierającym dwa równoległe, 4-kanałowe przełączniki analogowe. Wspólne wejścia sterujące wybierają jednocześnie jeden kanał z grupy X i jeden z grupy Y, dzięki czemu układ może pracować jako multiplekser lub demultiplekser sygnałów.

Do czego służy

• Do przełączania jednego z czterech sygnałów w każdym z dwóch torów
• Do kierowania sygnału ze wspólnego wyprowadzenia na wybrany kanał lub odwrotnie
• Do realizacji układów przełączania sygnałów sterowanych dwubitowym adresem

Najważniejsze cechy

• Dwa tory analogowe X i Y, po 4 kanały każdy
• Wspólne wejścia adresowe A i B wybierające parę kanałów 0–3
• Wejście INH odłączające wszystkie kanały
• Przełączanie typu break-before-make, ograniczające nakładanie się połączeń podczas zmiany kanału
• Możliwość pracy z sygnałami analogowymi oraz cyfrowymi w granicach napięć zasilania

Podłączenie i budowa

• Wyprowadzenia kanałów X0–X3 i Y0–Y3 służą do podłączenia przełączanych sygnałów
• Wyprowadzenia COMMON X i COMMON Y są wspólnymi zaciskami obu torów
• Wejścia A i B wybierają numer aktywnego kanału, a INH blokuje przełączniki
• Zasilanie obejmuje VDD, VSS i VEE, co pozwala stosować konfigurację jedno- lub dwuzasilaczową zgodnie z dokumentacją

Dane techniczne

• Technologia CMOS
• Liczba torów: 2
• Liczba kanałów: 4 na tor
• Napięcie zasilania między VDD i VEE: do 20 V
• Zakres poziomów cyfrowych: 3–20 V
• Obudowa: PDIP-16
