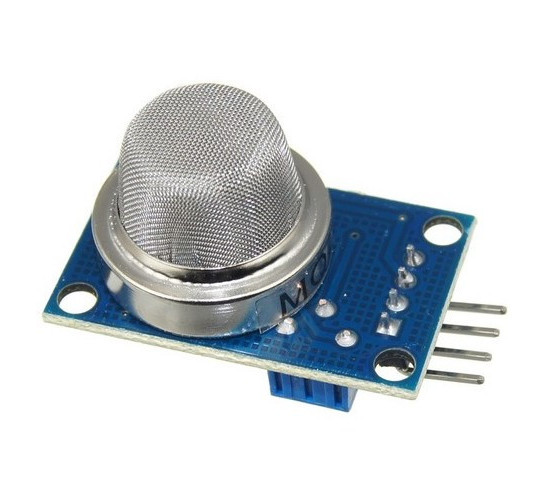

Czujnik dymu MQ-2 moduł Arduino

11,90 zł
Brutto 24h

Dane techniczne:

  • Wyjścia: cyfrowe i analogowe
  • Dokładność zakresu pomiarowego: 10 - 300 ppm
  • Posiada regulację poziomu załączenia alarmu
  • Zasilanie:  5 V
  • ...

Rabaty ilościowe

Ilość Rabat Jednostkowy Oszczędzasz
2 1,00 zł 2,00 zł
3 1,50 zł 4,50 zł
5 2,00 zł 10,00 zł
Ilość

P11020302
18 Przedmioty

Pliki do pobrania

Czujnik dymu MQ-2 jest jednym z popularnych czujników dymu i smogu, który może być zintegrowany z modułem Arduino. Oto niektóre z jego danych technicznych:

  1. Zakres pomiaru: 10-300 ppm (cząstki na milion).
  2. Napięcie zasilania: 5 V DC.
  3. Pobór mocy: <150 mA.
  4. Czas reakcji: < 10 sekund.
  5. Charakterystyka wyjścia: sygnał analogowy.
  6. Średnica: 36 mm.
  7. Wysokość: 27 mm.
  8. Waga: <10 g.
  9. Temperatura pracy: -10°C ~ 50°C.
  10. Wilgotność: <95% RH.

Czujnik dymu MQ-2 jest czujnikiem gazu, który jest szeroko stosowany do wykrywania poziomu dymu i innych gazów palnych. Jest to niedrogie i łatwe w obsłudze urządzenie, które może być zintegrowane z modułem Arduino i innymi mikrokontrolerami.

Czujnik dymu MQ-2 składa się z dwóch głównych części: czujnika i układu elektronicznego. Czujnik jest w stanie wykryć niebezpieczne poziomy dymu i innych gazów palnych, a następnie przekształcić ten sygnał na sygnał elektroniczny, który jest następnie przetwarzany przez układ elektroniczny.

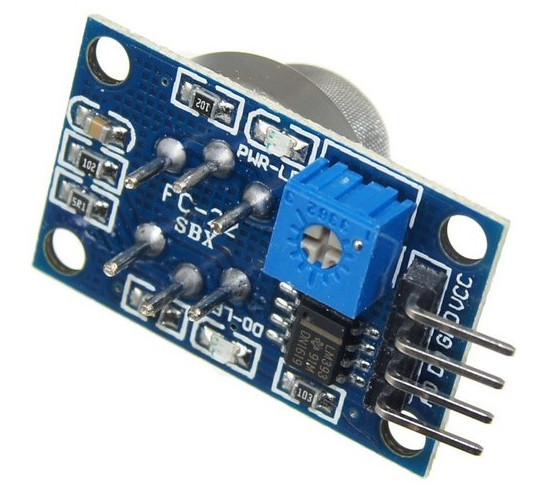

Układ elektroniczny składa się z kilku elementów, w tym opornika, kondensatora i tranzystora. Opornik jest używany do ograniczenia prądu, a kondensator jest używany do przetwarzania sygnału z czujnika. Tranzystor jest wykorzystywany do przekształcenia sygnału na sygnał cyfrowy, który jest następnie wysyłany do modułu Arduino.

Moduł Arduino jest mikrokontrolerem, który może być programowany za pomocą języka programowania C i jest w stanie interpretować dane z czujnika dymu i przetwarzać je na odpowiednie działanie, takie jak włączenie alarmu lub wyświetlenie informacji na ekranie.

Czujnik dymu MQ-2 jest szczególnie przydatny w sytuacjach, w których wymagane jest wczesne wykrywanie pożaru lub innego zagrożenia gazem. Może być stosowany w budynkach mieszkalnych, magazynach, biurach i innych miejscach, w których istnieje ryzyko pożaru.

Oto przykładowy program na Arduino, który można wykorzystać z czujnikiem dymu MQ-2 i buzzerem:

const int smokeSensor = A0;   // Pin z czujnikiem dymu
const int buzzer = 13;        // Pin z buzzerem
void setup() {
  pinMode(buzzer, OUTPUT);
  Serial.begin(9600);
}
void loop() {
  int smokeLevel = analogRead(smokeSensor);  // Odczyt poziomu dymu
  Serial.print("Poziom dymu: ");
  Serial.println(smokeLevel);
  if (smokeLevel > 500) {   // Próg alarmu
    digitalWrite(buzzer, HIGH);  // Włącz buzzer
    delay(100);
    digitalWrite(buzzer, LOW);   // Wyłącz buzzer
    delay(100);
  } else {
    digitalWrite(buzzer, LOW);
  }
  delay(1000);
}

Program powyżej odczytuje poziom dymu za pomocą czujnika MQ-2, a następnie wykorzystuje go do włączenia i wyłączenia buzzera, jeśli poziom dymu przekroczy określony próg (w tym przypadku 500). Wartość ta jest ustawiona na podstawie własnych testów i może wymagać dostosowania.

Uwaga: Upewnij się, że połączenie czujnika i buzzera z modułem Arduino jest prawidłowe.

W zakładce załączniki można pobrać gotowy kod programu.
