Zabezpieczenie sygnału przed wyłączeniem 5V,12V,24,

50,00 zł
Brutto

Moduł zabezpiecza raz uruchomiony sygnał przed wyłączeniem. Jedyna możliwość wyłączenia sygnału to odłączenie modułu od zasilania. Dla modułu 12V. Kabel czerwony należy podłączyć pod plus zasilania 12V niebieski pod masę (GND). Czarny i zielony to wyprowadzony zestyk który po jednorazowym podaniu masy na przewód biały zostaje na stałe zwarty. Dopiero odcięcie zasilania od modułu powoduje że zestyk się rozewrze. Pod zestyk możemy podłączyć jakieś urządzenie które ma zostać uruchomione np. syrena alarmowa.

Ilość
Ostatnie sztuki w magazynie

Działanie modułu.

Moduł zabezpiecza raz uruchomiony sygnał przed wyłączeniem. Jedyna możliwość wyłączenia sygnału to odłączenie modułu od zasilania. Dla modułu 12V. Kabel czerwony należy podłączyć pod plus zasilania 12V niebieski pod masę (GND). Czarny i zielony to wyprowadzony zestyk który po jednorazowym podaniu masy na przewód biały zostaje na stałe zwarty. Dopiero odcięcie zasilania od modułu powoduje że zestyk się rozewrze. Pod zestyk możemy podłączyć jakieś urządzenie które ma zostać uruchomione np. syrena alarmowa.

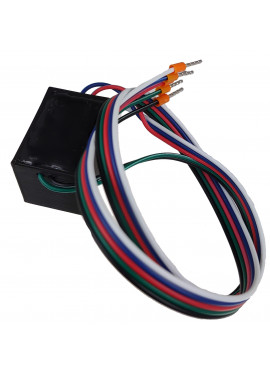

Wygląd modułu.

moduł zabezpieczenia sygnału przed wyłączeniem

Po dokonaniu zakupu należy podać jakim napięciem ma być zasilany moduł: 5V, 6V, 9V, 12V czy 24V.

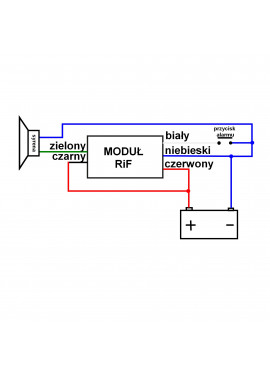

Przykładowy schemat zastosowania modułu.
Schemat zastosowania modułu zabezpieczenia sygnału przed wyłączeniem.


Dane techniczne:

  • Zasilanie modułu: jedno z wybranych napięć w zależności od rodzaju modułu (5V, 6V, 9V, 12V czy 24V)
  • Wytrzymałość obciążeniowa styku (przewód czarny i zielony):
  • 10A 250VAC
  • 10A 30VDC
  • Długość przewodów: 0,5m
  • Masa: około 40g
  • Wymiary: 36x24x28mm

Uwaga!!!
Czas realizacji zamówienia może się wydłużyć w zależności od ilości zamówień.

W razie innych sprecyzowanych wymagań zapraszamy do kontaktu. Wykonujemy dowolną elektronikę na zamówienie działającą pod specjalne wytyczne przekazane przez klienta.
