Wyświetlacz LCD 2x16 znaków HD44780 niebieski

16,90 zł
Brutto 24h

Dane techniczne:

  • Wyświetlacz: 2x16 znaków
  • Kolor znaków: białe
  • Kolor tła: niebieskie
  • Podświetlenie: niebieskie
  • ...

Rabaty ilościowe

Ilość Rabat Jednostkowy Oszczędzasz
2 1,00 zł 2,00 zł
3 1,50 zł 4,50 zł
5 2,00 zł 10,00 zł
Ilość

P08020501
41 Przedmioty

Pliki do pobrania

LiquidCrystal

Biblioteka LiquidCrystal dla środowiska Arduino IDE

Pliki do pobrania (19.48KB)

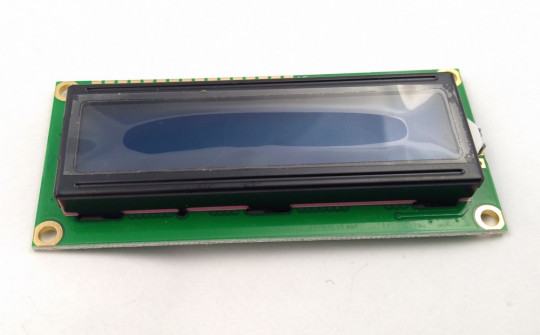

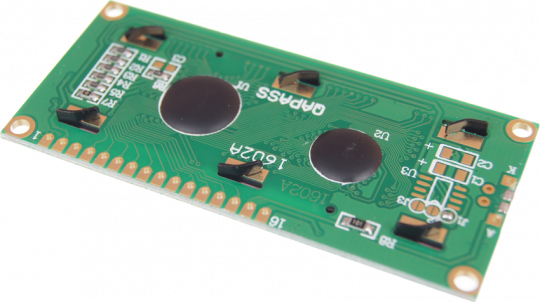

Wyświetlacz LCD 2x16 znaków HD44780 to jeden z najbardziej popularnych modeli wyświetlaczy alfanumerycznych wykorzystywanych w projektach elektronicznych.



  • Rozmiar wyświetlacza: 2 linie po 16 znaków
  • Interfejs: 4-bitowy/8-bitowy
  • Kolor podświetlenia: niebieski
  • Kontroler: HD44780
  • Napięcie zasilania: 5 V
  • Pobór prądu: ok. 2-3 mA
  • Temperatura pracy: 0°C do 50°C
  • Wymiary: ok. 80x36x13 mm

Wyświetlacz LCD 2x16 znaków HD44780 to nowoczesne urządzenie, które pozwala na wyświetlanie informacji w sposób czytelny i przejrzysty. Jego rozmiar 2x16 znaków pozwala na wyświetlenie dwóch linii tekstu o łącznej liczbie znaków 32. Kolor niebieski jest wyrazisty i łatwo widoczny, co ułatwia odczytanie wyświetlanych informacji. Wbudowany układ HD44780 zapewnia wysoką jakość i niezawodność działania, a łatwa instalacja pozwala na szybką integrację wyświetlacza z innymi urządzeniami. Ten wyświetlacz LCD jest idealnym rozwiązaniem dla aplikacji, w których potrzeba prezentacji informacji w czytelny sposób, np. w urządzeniach elektronicznych, systemach automatyki, itp.

Połączenie Wyświetlacza LCD 2x16 znaków HD44780 niebieski z Arduino jest prostym i łatwym procesem. Arduino jest popularnym mikrokontrolerem, który umożliwia łatwe tworzenie projektów z wykorzystaniem wyświetlacza LCD. Aby połączyć te dwa urządzenia, należy wykonać kilka prostych kroków.

  1. Podłącz złącze sygnałowe wyświetlacza LCD do pinów mikrokontrolera Arduino.
  2. Skonfiguruj bibliotekę LiquidCrystal w środowisku Arduino IDE.
  3. Napisz program w języku C, który będzie komunikować się z wyświetlaczem LCD i wyświetlać informacje na ekranie.
  4. Skompiluj i załaduj program do Arduino.

Po wykonaniu tych czynności, wyświetlacz LCD będzie gotowy do wyświetlania informacji na żywo. Możesz użyć go do wyświetlania danych z czujników, wyświetlania menu, itp. Z Arduino można łatwo zintegrować inne elementy, takie jak przyciski, enkodery, itp., aby stworzyć bardziej zaawansowane projekty.

Link do modułu Arduino poniżej:

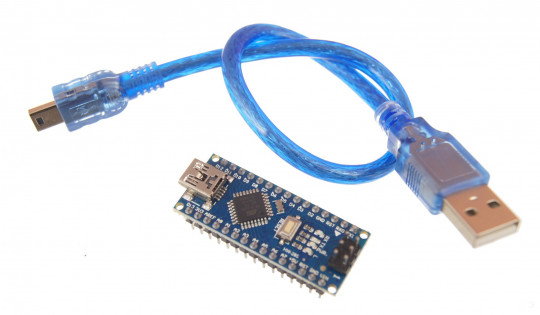

Arduino Nano V3 Atmega328
Poniższy program pokazuje, jak obsłużyć wyświetlacz LCD 2x16 znaków HD44780 na Arduino.

#include   // Biblioteka dla wyświetlacza LCD

// Inicjalizacja wyświetlacza LCD z odpowiednimi pinami

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {

  // Ustawienie rozmiaru czcionki

  lcd.begin(16, 2);

  // Wyczyszczenie wyświetlacza

  lcd.clear();

  // Ustawienie kursora na pozycję (0,0)

  lcd.setCursor(0, 0);

  // Wypisanie tekstu na wyświetlaczu

  lcd.print("Witaj na moim");

  // Ustawienie kursora na pozycję (0,1)

  lcd.setCursor(0, 1);

  // Wypisanie tekstu na wyświetlaczu

  lcd.print("wyświetlaczu!");

}

void loop() {

  // Kod w pętli nie jest w tym przypadku potrzebny

}

W powyższym programie, najpierw jest zaimportowana biblioteka LiquidCrystal, która jest niezbędna do obsługi wyświetlacza LCD. Następnie w funkcji setup() inicjalizowany jest wyświetlacz z określonymi pinami i ustawiany jest jego rozmiar na 16 kolumn i 2 wiersze. Następnie wyświetlacz jest wyczyszczony i ustawiany jest kursor na pozycję (0,0). Wreszcie, na wyświetlaczu wypisywane są dwa teksty. W funkcji loop() nie jest w tym przypadku potrzebny żaden kod, ponieważ chcemy tylko wyświetlić stały tekst na wyświetlaczu.
