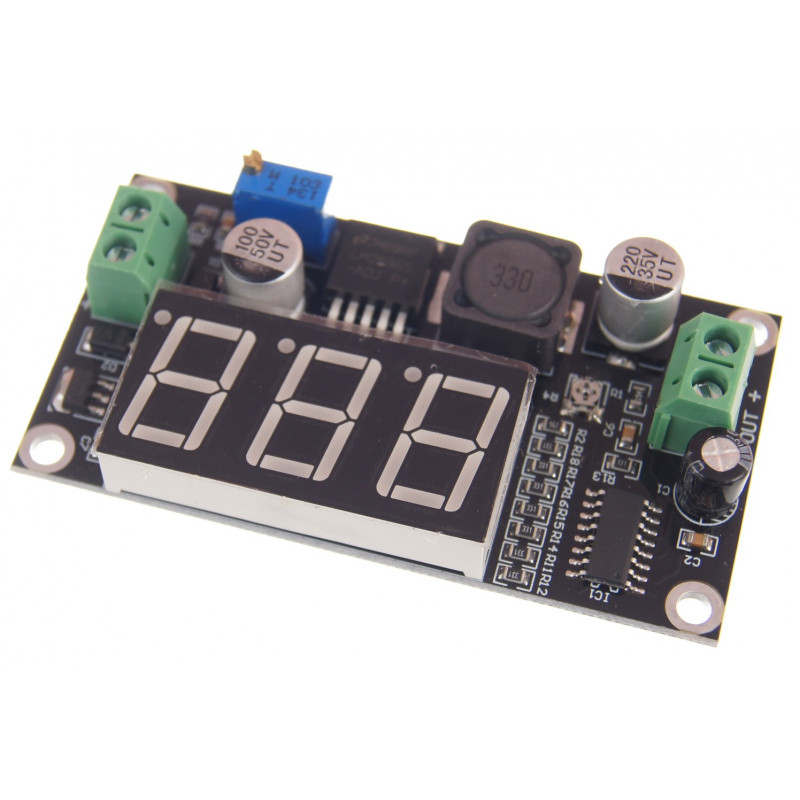

Zasilacz regulowany z wyświetlaczem LED XH-M136

• Szeroki zakres napięcia wejściowego: 4,5V - 40V
• Napięcie wyjściowe: 1,25V - 37V
• Maksymalny prąd wyjściowy: 3A (ciągły 2A)
• Precyzja pomiaru: 0,01V
• Częstotliwość oscylatora: 150kHz

Start w 10 minut (3 kroki)

1. Podłącz zasilacz do źródła zasilania.
2. Ustaw napięcie wyjściowe za pomocą pokrętła.
3. Podłącz Arduino Nano zgodnie z tabelą.

Schemat podłączenia (Arduino Nano)

To schemat poglądowy dla Arduino Nano. Jeśli Twój moduł ma inne oznaczenia pinów, kieruj się jego dokumentacją (pinout).

Co będzie potrzebne

• Zasilacz regulowany XH-M136
• Arduino Nano
• Przewody połączeniowe

Podłączenie (tabela)

Kod Arduino Nano – wersja szybka (test działania)

void setup() {
  pinMode(2, INPUT);
}

void loop() {
  // Odczyt sygnału z pin D2
  int signal = digitalRead(2);
}

Kod Arduino Nano – wariant praktyczny

void setup() {
  Serial.begin(9600);
  pinMode(2, INPUT);
}

void loop() {
  int signal = digitalRead(2);
  Serial.println(signal);
  delay(1000);
}

Upewnij się, że napięcie wyjściowe nie przekracza 5V dla Arduino Nano. Zawsze sprawdzaj połączenia przed zasilaniem.
